首頁產品展示直結式高速旋轉工作臺 > 傾斜式CNC電腦數控分度盤

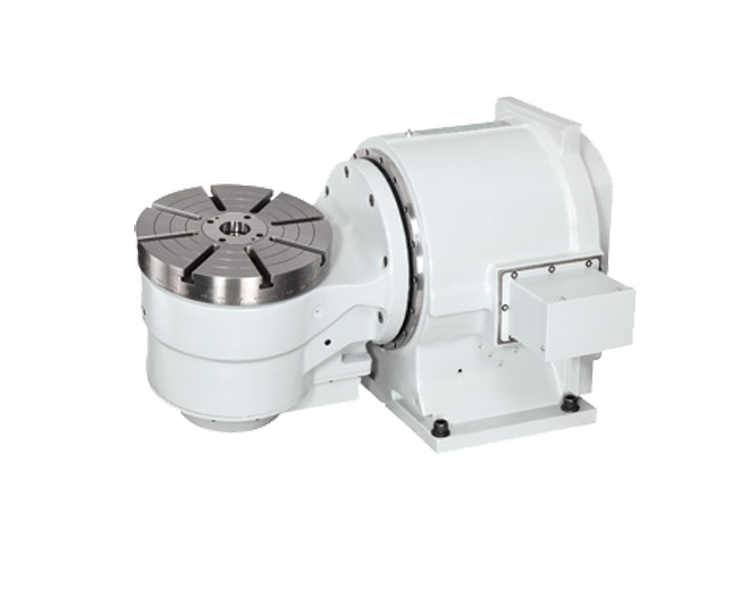

傾斜式CNC電腦數控分度盤

  • 更新時間：2018-06-25
  • 型號：
  • 訪問次數：2633次

產品簡介：采用直結馬達，高回轉速 不需要減速齒輪，采用高扭力馬達，高傳動效率，可搭配適溫同調型冷卻裝置。 采用光學尺直接檢出，可達高精密分度。 采用全圓周油壓鎖緊系統，可達高夾緊扭矩。

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
相關新聞/ NEWS
  • 產品介紹
  • 在線留言

規格

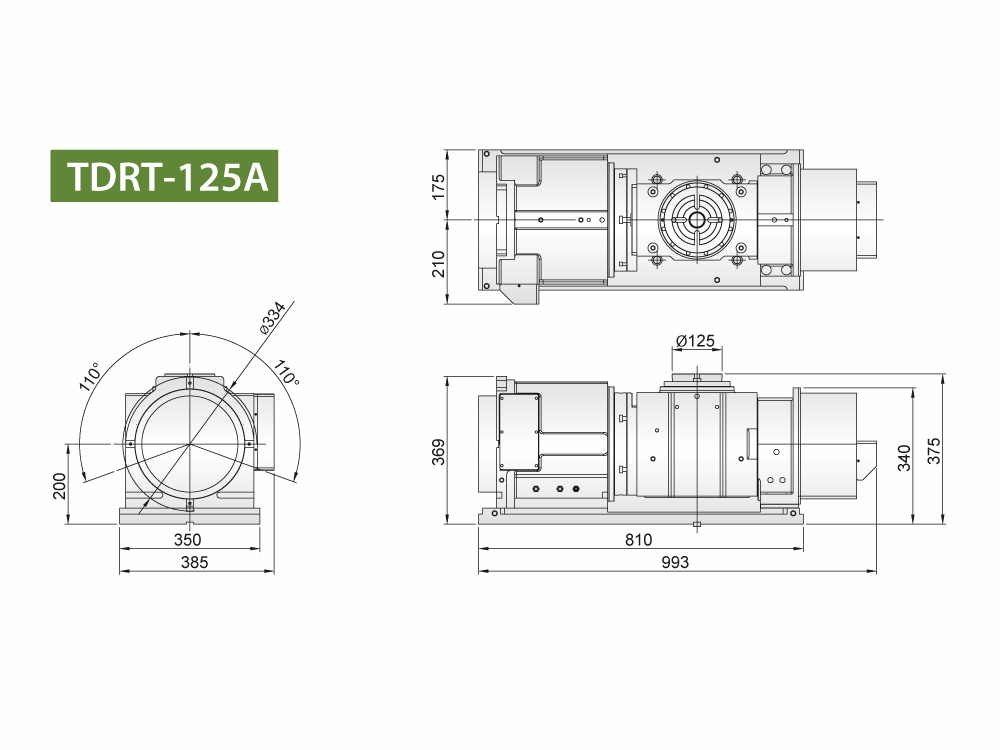

規格 / 型號 單位 TDRT-125A
盤面直徑 Ømm Ø125
工作臺高度 水平 mm 375
中心高度 90° mm 200
總高度 90° mm 369
中心孔直徑 Ømm Ø25H7
工作臺T型槽寬度 mm 12H7
導塊寬度 mm 14h7
工件直徑 Ømm Ø125
傾斜角度 deg. -100°~+100°
軸向   旋轉軸 傾斜軸
設定單位 deg. 0.001° 0.001°
分割精度 sec. ※ ※
重覆精度 sec. ※ ※
直驅扭力馬達 ETEL   TMB
0140-070		 TMB
0210-070
/ 連續扭矩 Nm 89.1 / 45.4 309 / 167
FANUC   DiS
60/400		 DiS
150/300
/ 連續扭矩 Nm 130 / 65 380 / 170
總齒數比   1/1 1/1
容許轉速 r.p.m 352 185
Encoders 型式 HEIDENHAIN   ECN-225(±10) or RCN-226(±5)
使用壓力 (鎖緊方式) kg/cm2 35 (Hyd.)
剎車扭力 kgf-m/N.m 33/323 85/833
工件負載 0° kg 125 (有尾座)
0°~90 50 (有尾座)
旋臺重量 kgs 180

Note: 1.※依選用光學尺精度而定
2. 另有高轉速選擇，歡迎來電索取資料。
