首頁產品展示CNC電腦數控分度盤（油壓系統） > 背后式CNC 電腦數控分度盤

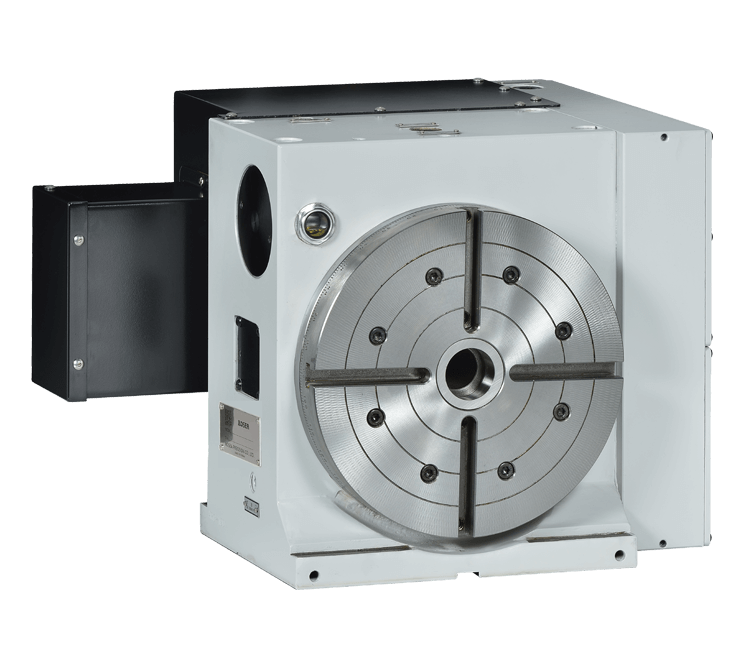

背后式CNC 電腦數控分度盤

  • 更新時間：2018-06-25
  • 型號：MRNC-255B MRNC-320B
  • 訪問次數：3939次

產品簡介：背後式:馬達安裝在後面，減少機床干涉空間 0.001°定位增量 高剛性結構：碟盤與軸心一體成型，增加剛性 立式可使用 高鎖緊夾力：采用全圓周油壓鎖緊系統，重加工時不產生偏移 適用於切削：鑄鐵及鋼鐵加工應用: 大型模具且有多切削表面的工件丶汽車渦輪箱丶排氣管丶輪胎模具加工丶閥門加工

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言

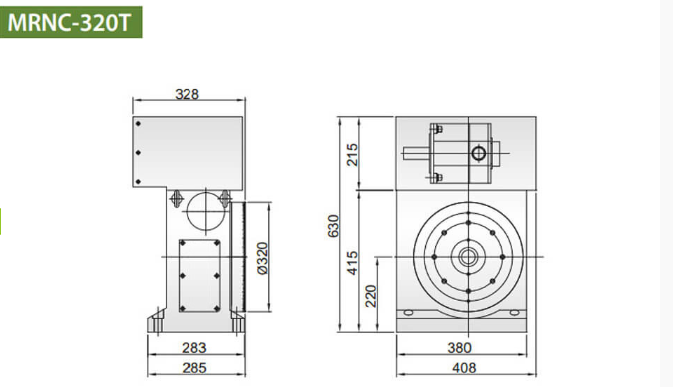

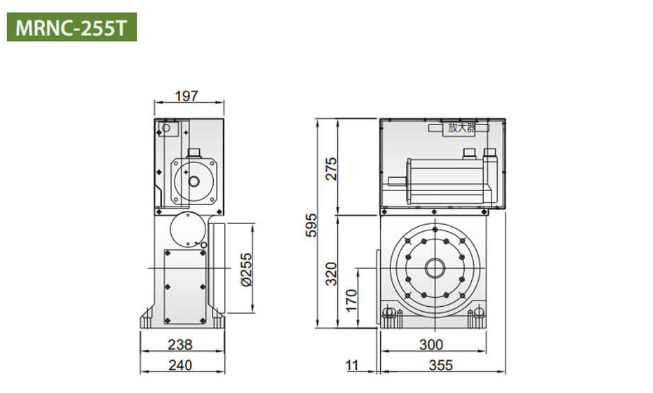

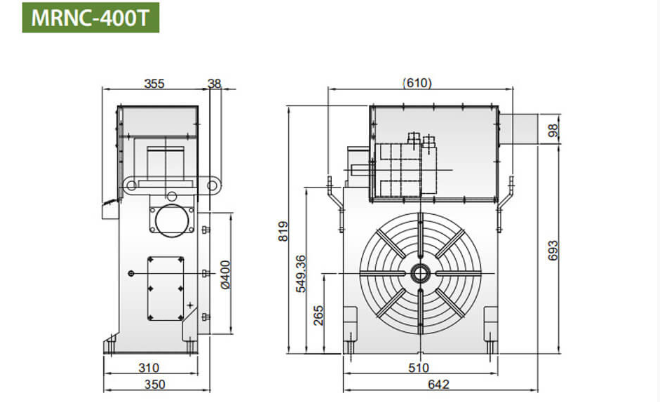

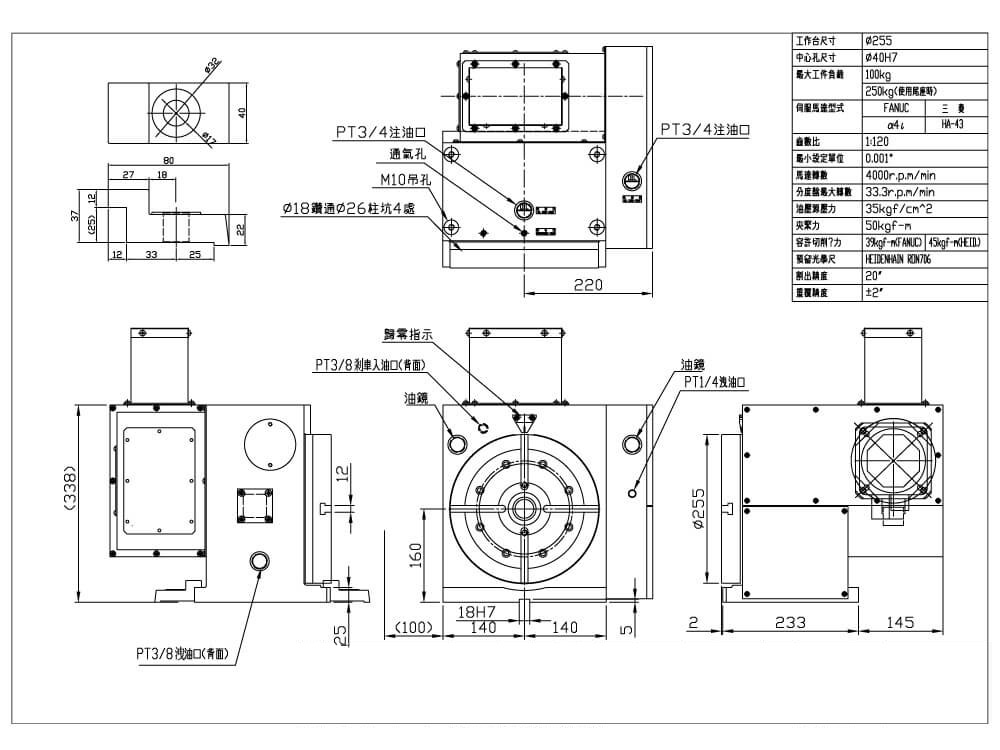

規格 / 型號 單位 MRNC-255B MRNC-255T MRNC-320T MRNC-400T
盤面直徑 Ømm Ø255 Ø255 Ø320 Ø400
中心高度 立式位置 mm 160 170 220 265
總高度 mm 338 595 630 820
貫穿孔徑 Ømm Ø33 Ø33 Ø18 Ø42
中心孔直徑 Ømm Ø40H7 Ø40H7 Ø40H7 Ø40H7
工作臺T型槽寬度 mm 12H7 - - 14H7
分割精度 sec. 20 15 15 15
重覆精度 sec. 4 4 4 4
剎車扭力 (使用油壓 35kg/cm2) kg-m 50 50 85 180
工件負載 立式 kg 100 150 150 200
使用尾座 250 300 350 500
工件慣性 kg-cm-sec2 12.3 12.3 38.5 99.8
容許旋轉切削力 kg-m 39 48 78 170
工件直徑 Ømm Ø255 Ø255 Ø320 Ø400
旋臺重量 (不含伺服馬達) kg - - - -
伺服馬達
(廠牌可依需求)		   FANUC MELDAS α4i α8i FANUC MELDAS FANUC MELDAS
  α4i HF-54S HF-54S HF-104S α12i HF-204S α12i HF-204S
總齒數比   1/120 1/180 1/180 1/180
設定單位 deg. 0.001° 0.001° 0.001° 0.001°
盤面轉數 r.p.m 33.3 22.2 16.6 16.6
  1. 接線盒可選擇放於分度盤之側方丶上方或後方位置。
  2. 伺服馬達鈑金罩長度依不同馬達而變更。
  3. 以上所列規范和昕公司保留規格修改權力，客戶可提出需求規格另定規格協議。
