首頁產品展示CNC 電腦數控齒式分度盤 > 數控齒式分度盤（1°or5°）

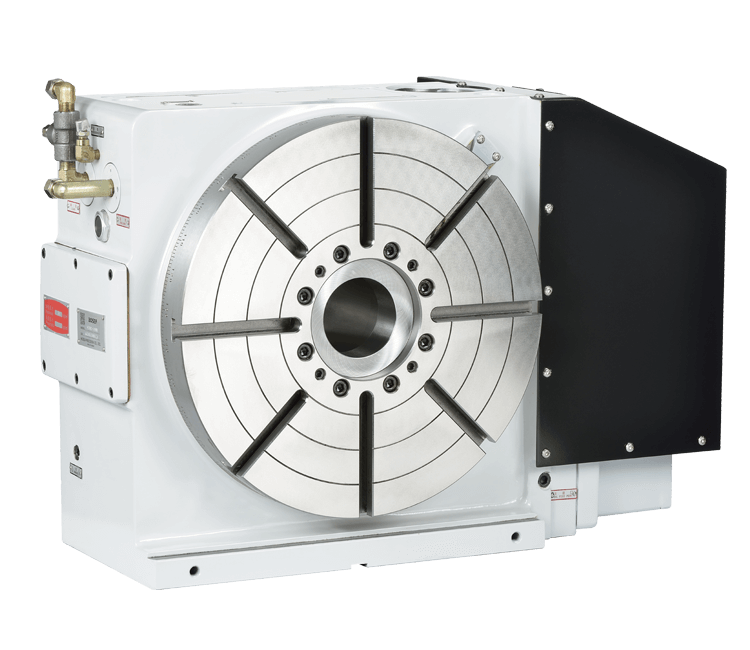

數控齒式分度盤（1°or5°）

  • 更新時間：2018-06-25
  • 型號：MINC-255/320/400/500A
  • 訪問次數：2482次

產品簡介：固定旋轉角度:由電腦數控旋轉，角度可選1°或5° 三片式齒盤結構:高精度丶適合重切削 可進行高剛性偏心銑削丶鉆孔操作 旋轉角度時盤面不升起，水屑不進入 可立丶臥式使用

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
相關新聞/ NEWS
  • 產品介紹
  • 在線留言

規格/型號

單位

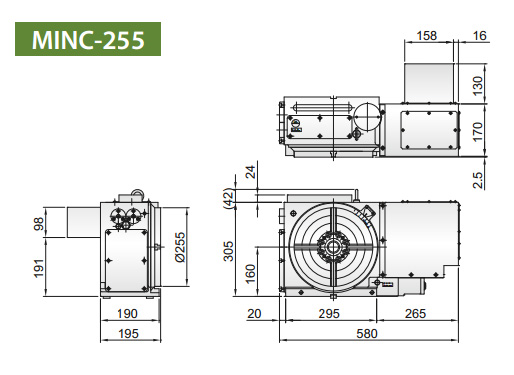

MINC-255/255N

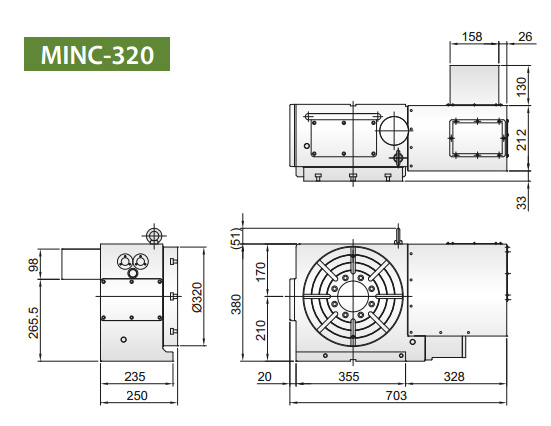

MINC-320/320N

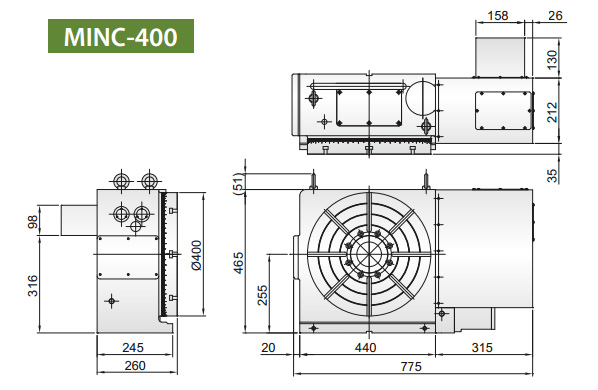

MINC-400/400N

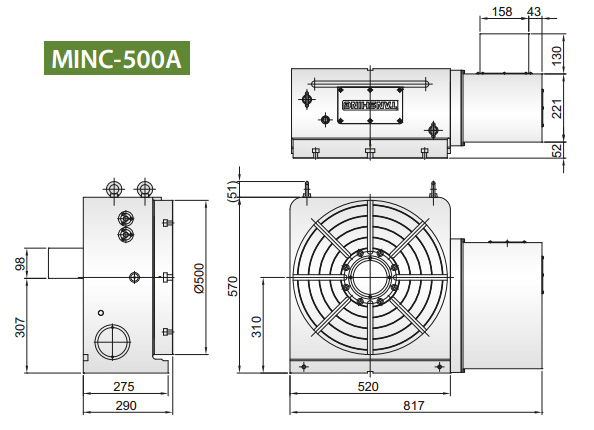

MINC-500A

旋臺直徑

Ømm

Ø255

Ø320

Ø400

Ø500

工作臺高度

臥式位置

mm

195

250

260

290

中心高度

立式位置

mm

160

210

255

310

中心孔直徑

Ømm

Ø40H7

Ø100H7

Ø120H7

Ø120H7

貫穿孔徑

Ømm

Ø33

Ø80

Ø80

Ø121

工作臺T形槽寬度

mm

12H7

14H7

14H7

18H7

導塊寬度

mm

18H7

18H7

18H7

18H7

分割角度

deg.

1° or 5°

1° or 5°

1° or 5°

1° or 5°

分度精度

sec.

±5

±5

±5

±5

伺服馬達
(廠牌可依需求)

FANUC



αiF 4

αiF 8

αiF 12

αiF 12

MELDAS



HF-104T

HF-154T

HF-204S

HF-204S

總減速比



1/120

1/120

1/120

1/180

盤面轉數

r.p.m

33.3

25

25

16.6

容許旋轉切削力

kg-m

250

350

450

460

使用壓力(鎖緊方式)

kg/cm2

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

剎車扭力

kg-m

300

400

500

650

工件負載

立式

kg

125

175

250

400

臥式

300

350

500

700

使用尾座

300

350

500

700

旋臺重量(不含伺服馬達)

kg

115

205

355

380

Note: 1. 接線盒可選擇置放於分度盤之側方、上方或背面位置。
2. 伺服馬達鈑金罩長度依不同馬達而變更。
3. 以上所列規范和昕公司保留規格修改權力，客戶可提出需求規格另定規格協議。
