首頁產品展示CNC電腦數控分度盤 (氣壓系統，0.001°) > 后置型VRNC-170B/210B/255B > 馬達背后式分度盤

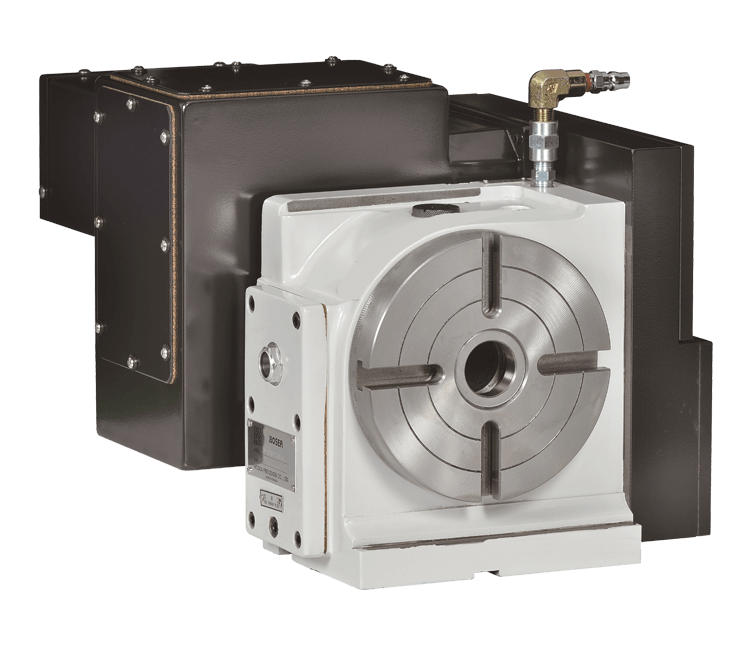

馬達背后式分度盤

  • 更新時間：2018-06-25
  • 型號：VRNC-170B/210B/255B
  • 訪問次數：2419次

產品簡介：背後式:馬達安裝在後面，減少機床干涉空間 0.001°定位增量 高剛性結構：碟盤與軸心一體成型-增加剛性 增加耐磨性 –蝸輪傳動軸精密交叉滾柱旋轉軸承 可立式或臥式方向使用 氣壓式剎車 適用於切削：鋁丶銅丶美鋁合金切削應用：精密加工及柱角高精密度切削工具

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言



規格/型號

單位

VRNC-170B

VRNC-210B

VRNC-255B

旋臺直徑

Ømm

Ø170

Ø210

Ø255

中心高度

立式位置

mm

135

160

160

中心孔直徑

Ømm

Ø35H7

Ø45H7

Ø45H7

工作臺T形槽寬度

Ømm

12H7

12H7

12H7

導塊寬度

mm

18H7

18H7

18H7

蝸輪齒數

mm

72

72

72

設定單位

deg.

0.001°

0.001°

0.001°

分度精度

sec.

20

20

20

重複精度

sec.

4

4

4

伺服馬達
(廠牌可依需求指定)

FANUC



αiF 4

αiF 4

αiF 4

MELDAS



HF-104T

HF-104T

HF-104T

總減速比



1/90

1/90

1/90

盤面轉數

r.p.m

44.4

44.4

44.4

工件慣性

kg-cm-sec2

4.9

4.9

4.9

容許旋轉切削力

kg-m

15

15

15

使用壓力(鎖緊方式)

kg/cm2

5 (Pne.)

5 (Pne.)

5 (Pne.)

剎車扭力

kg-m

8

16

16

工件負載

立式

kg

75

75

75

使用尾座

150

150

150

旋臺重量(不含伺服馬達)

kg

62.5

76

77

Note: 1. 接線盒可選擇置放於分度盤之側方、上方或背面位置。
2. 伺服馬達鈑金罩長度依不同馬達而變更。
3. 以上所列規范和昕公司保留規格修改權力，客戶可提出需求規格另定規格協議。
