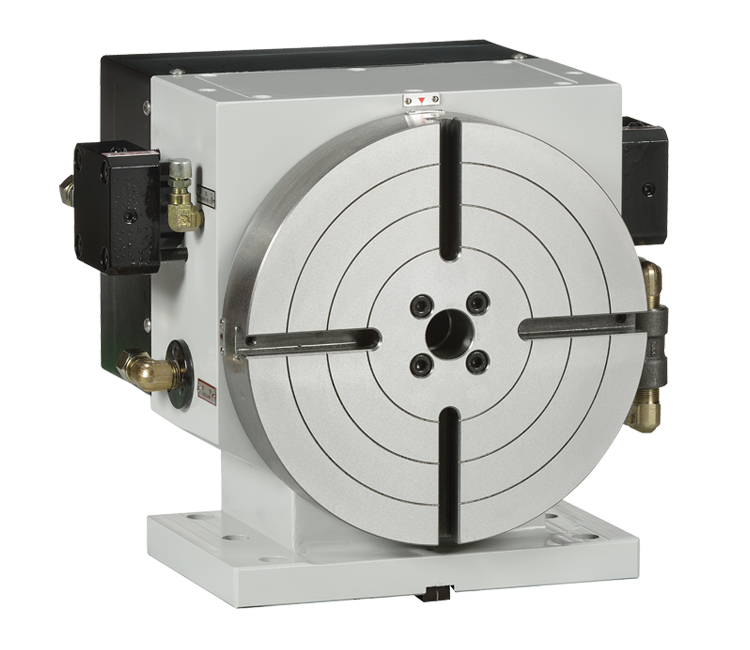

油壓等分精密分度盤（立式）

  • 更新時間：2018-06-25
  • 型號：MIHC-255V/320V/500V
  • 訪問次數：2702次

產品簡介：立式使用 固定旋轉角度:可2丶3丶4到24等分 三片式齒盤結構:高精度丶適合重切削 不須安裝馬達，采用油壓控制系統 角度變換快速定位

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
相關新聞/ NEWS
  • 產品介紹
  • 在線留言

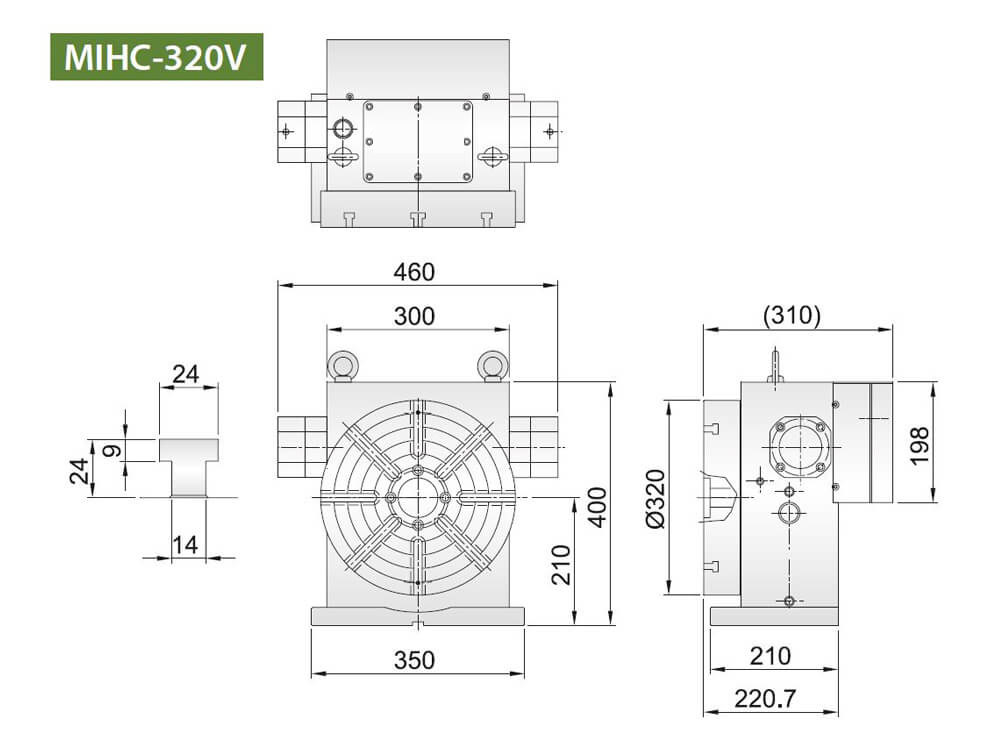

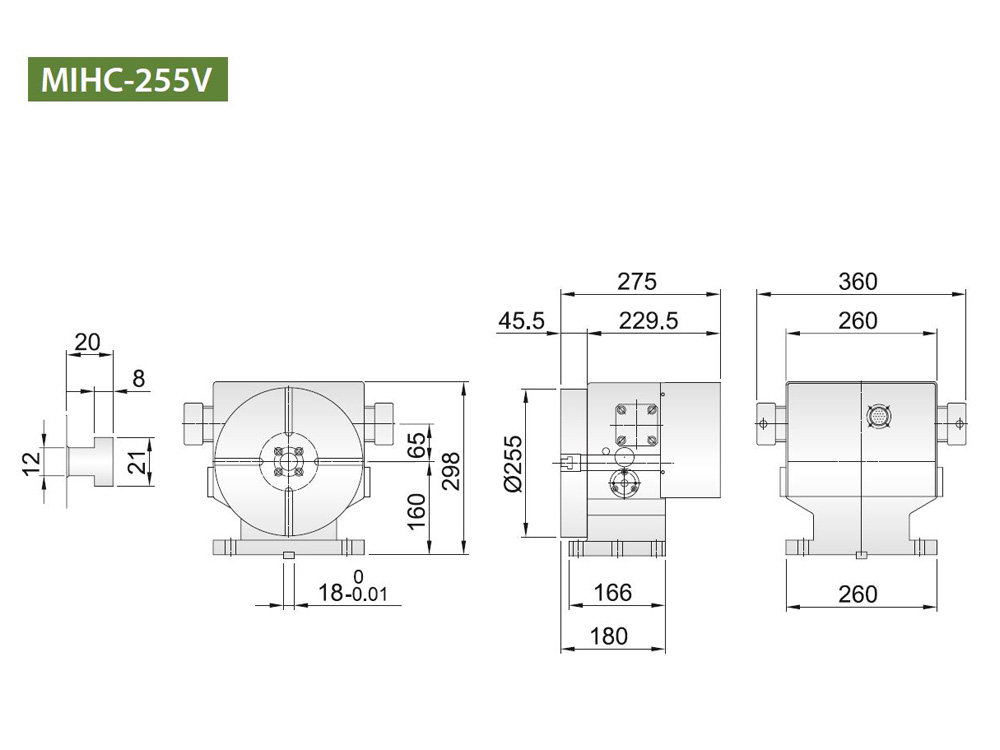

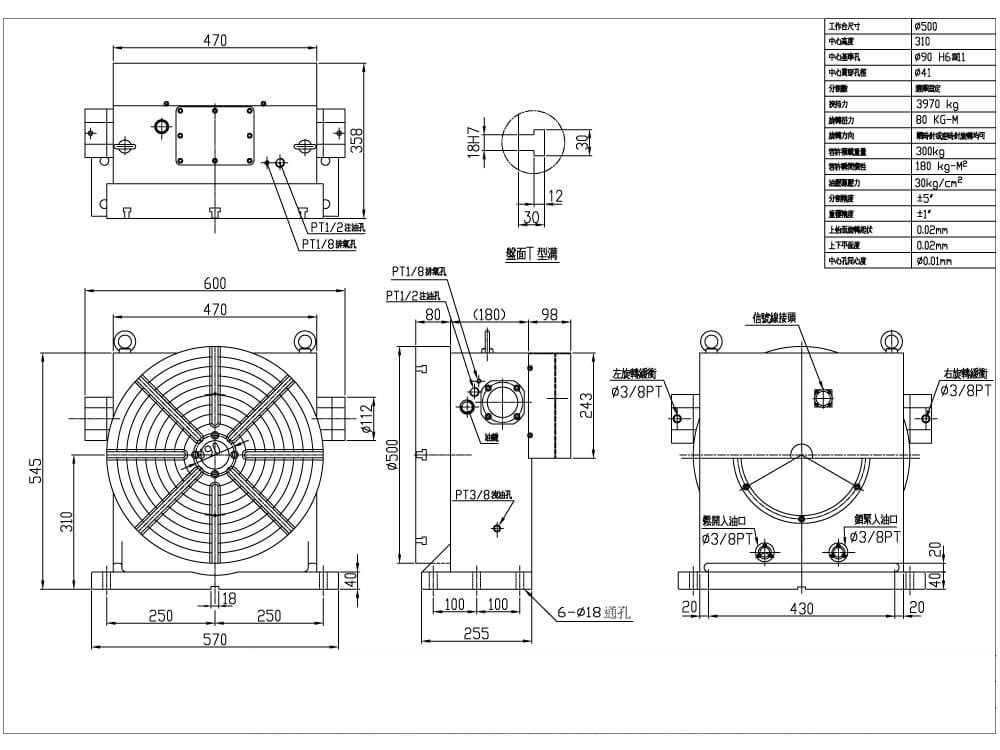

規格 / 型號 單位 MIHC-255V MIHC-320V MIHC-500V
盤面直徑 Ømm Ø255 Ø320 Ø500
工作臺高度 mm 160 190 210 310
總高度 mm 298 328 400 545
中心孔直徑 Ømm Ø30h6 Ø65h6 Ø90H6Dep.11
貫穿孔徑 Ømm Ø27 Ø31 Ø41
割出數(等分) 標準   4,6,8,12,24等分 (其中一種固定分割) 4,6,8,12,24等分 (其中一種固定分割) 4,6,8,12,24等分 (其中一種固定分割)
特殊 2,3,5,9,10...等分 (接受訂制) 2,3,5,9,10...等分 (接受訂制) 2,3,5,9,10...等分 (接受訂制)
分割精度 sec. ±5" ±5" ±5"
重覆精度 sec. ±1" ±1" ±1"
旋轉臺回轉方向   順時鐘方向或反時鐘方向均可 順時鐘方向或反時鐘方向均可 順時鐘方向或反時鐘方向均可
旋轉臺回轉扭力 kg.m 30 60 80
工件負載 kg 105 200 300
容許瞬間慣性 (GD2) kg/cm2 25 85 180
夾持力 kg 1350 1560 3970
使用壓力 kg/cm2 30 30 30
使用方式   立式專用 立式專用 立式專用
旋臺重量 kg 67.5 78 98 300



精度標準 :

項目 單位 MIHC-255V MIHC-320V MIHC-500V
旋臺主軸孔偏擺量 mm 0.02 0.02 0.02
當旋轉時旋臺頂之旋轉量 mm 0.015 0.015 0.02
旋臺盤面真直度 mm 0.02 0.02 0.02
旋轉臺面與底面垂直度 mm 0.02 0.02 0.02
  1. 以上所列規范和昕公司保留規格修改權力，客戶可提出需求規格另定規格協議。
