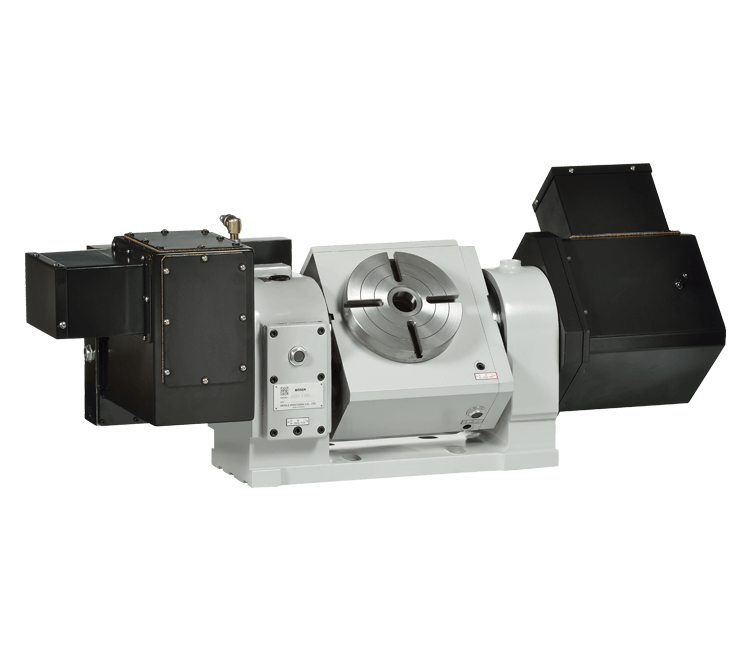

五軸雙軸數控轉臺

  • 更新時間：2018-07-05
  • 型號：TRNC-125H/170A/210A/255A/255B
  • 訪問次數：2855次

產品簡介：傾斜式分度盤 (氣壓系統) ?中小型復雜丶高精度曲面工件加工 ?可安裝於X軸行程1米左右之五軸工作母機做同動加工 ?小型化設計，滿足有限空間之需求 ?易於安裝操作簡單 ?高性能 B丶C 軸旋轉工作臺設計，滿足自由曲面等五軸同動之加工需求

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言

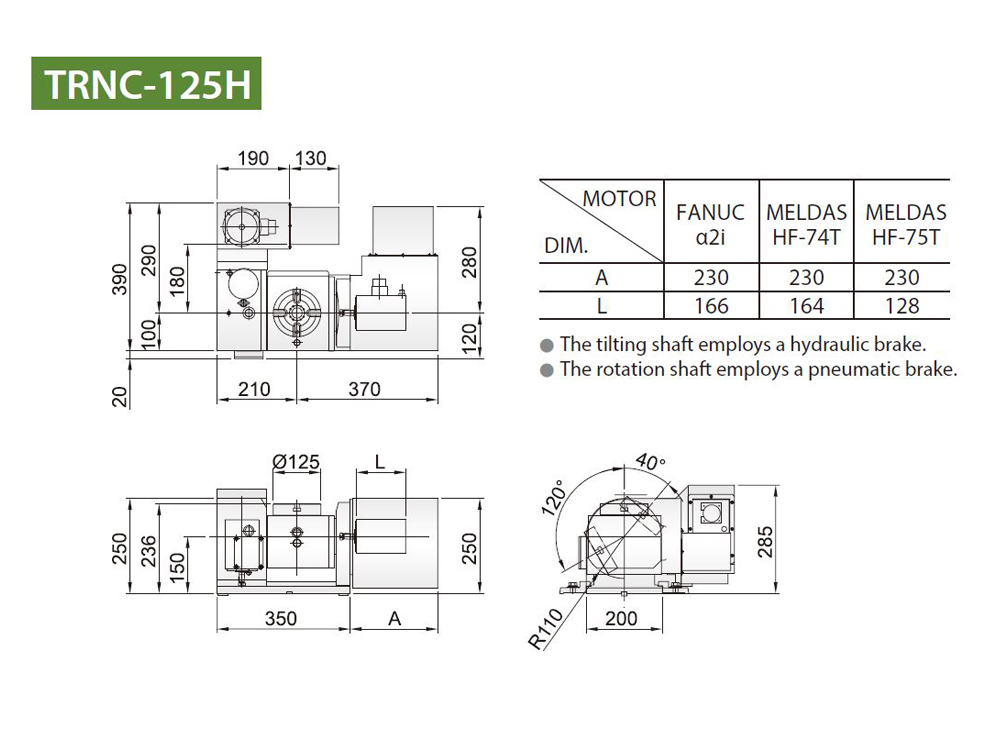

規格 / 型號 單位 TRNC-125H TRNC-170A TRNC-210A
盤面直徑 Ømm Ø125 Ø170 Ø210
工作臺高度 水平 mm 236 280 280
中心高度 90° mm 150 190 190
總高度 90° mm 260 380 380
中心孔直徑 Ømm Ø25H7 Ø35H7 Ø45H7
貫穿孔徑 Ømm Ø25 Ø35 Ø45
工作臺T型槽寬度 mm 12H7 12H7 12H7
導塊寬度 mm 14h7 18h7 18h7
傾斜角度 deg. -40°~+120° -35°~+120° -35°~+110°
軸向 單位 旋轉軸 傾斜軸 旋轉軸 傾斜軸 旋轉軸 傾斜軸
設定單位 deg. 0.001° 0.001° 0.001°
分割精度 sec. 40 60 20 60 20 60
重覆精度 sec. 4 - 4 - 4 -
伺服馬達
(廠牌可依需求)		 FANUC   α2i α2i α4i α4i α4i α4i
MELDAS   HF-75T HF-75T HF-54T HF-54T HF-54T HF-54T
總齒數比   1/90 1/180 1/90 1/120 1/90 1/120
盤面轉數 (馬達) r.p.m 55.5 (5000) 27.7 (5000) 44.4 (4000) 33.3 (4000) 44.4 (4000) 33.3 (4000)
工件慣性 kg-cm-sec2 2 4.9 4.9
容許旋轉切削力 kg-m 8 15 15
使用壓力 / 鎖緊方式 kg/cm2 5 / 氣壓 35 / 氣壓 5 / 氣壓 5 / 氣壓 5 / 氣壓 5 / 氣壓
剎車扭力 kg-m 8.5 17 16 16 16 16
工件負載 0° kg 50 50 50
0°~90° 35 35 35
工件直徑 Ømm Ø125 Ø170 Ø210 Ø170 Ø210
旋臺重量 (不含伺服馬達) kg 106 126 131 126 131
  1. ★ 為搭配海德漢ECN-2XX系列光學尺使用。
  2. ◎ 為搭配內置式氣轉油。

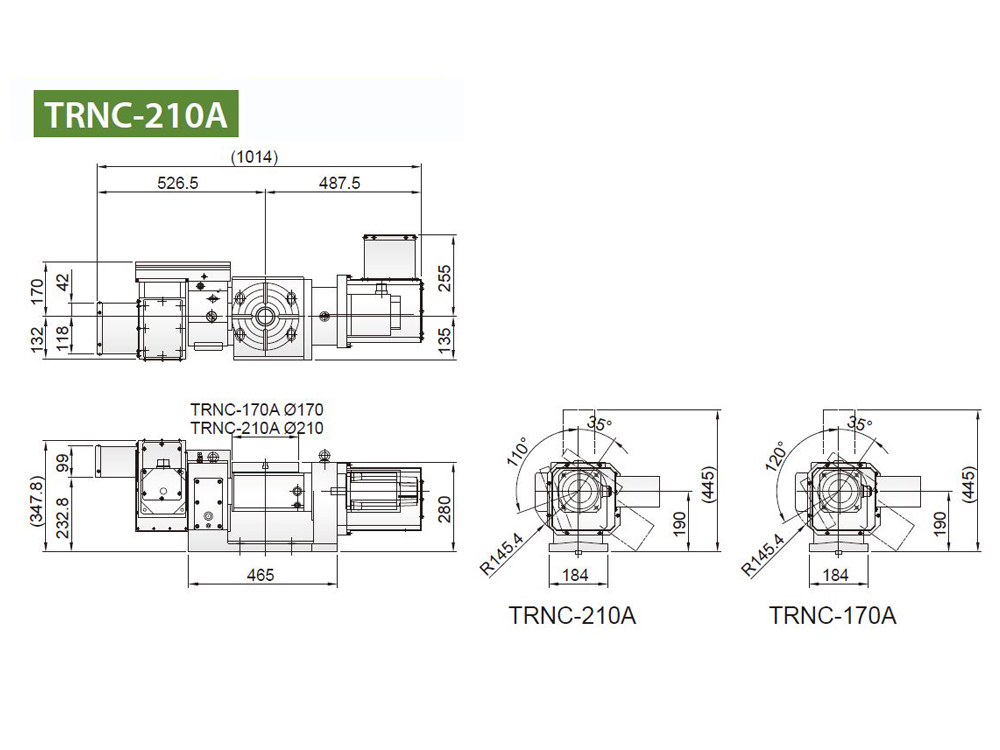

  3. TRNC-170A,TRNC-210A傾斜軸有電機側置式之選擇，如TRNC-125H。(L型式)
