首頁產品展示四軸半/五軸轉臺 傾斜式分度盤 > TVRNC-125/170/210(氣剎四軸半) > 4 1/2軸電腦數控分度盤（氣剎）

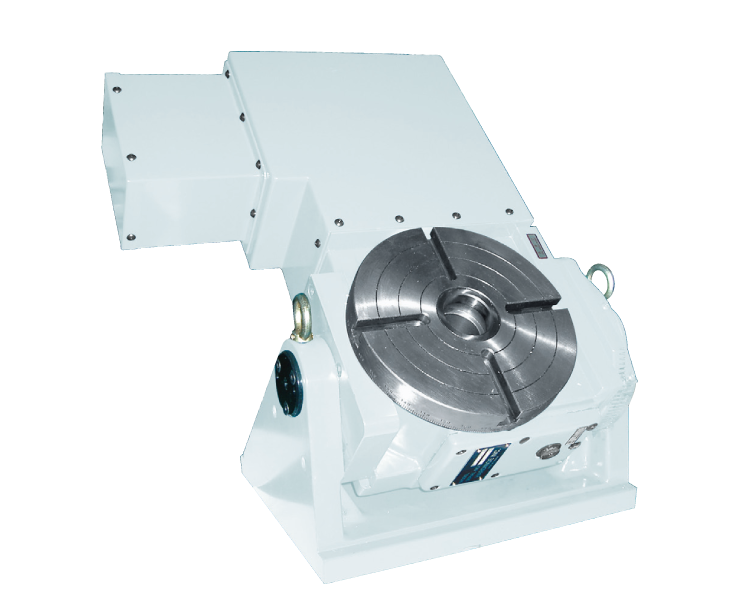

4 1/2軸電腦數控分度盤（氣剎）

  • 更新時間：2018-07-05
  • 型號：TVRNC-125/170/210
  • 訪問次數：2293次

產品簡介：旋轉臺直徑 ?125丶?170丶?210 mm（氣壓剎車） ?手動傾斜式 CNC 分度盤 ?高齒深的復導程蝸桿傳動 ?適用於 4 1/2 軸加工 ?傾斜軸可裝角度編碼器（特別附件）

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言
規格 / 型號 單位 TVRNC-125 TVRNC-170 TVRNC-210
盤面直徑 Ømm Ø125 Ø170 Ø210
中心高度 垂直 mm 145 166 166
總高度 水平 mm 219 241 241
垂直 435 546 546
貫穿孔徑 Ømm Ø25H7 Ø35H7 Ø45H7
工作臺T型槽寬度 mm 12H7 12H7 12H7
導塊寬度 mm 18h7 18h7 18h7
傾斜角度 deg. 0°~105° 0°~105° 0°~105°
軸向 單位 旋轉軸 傾斜軸 旋轉軸 傾斜軸 旋轉軸 傾斜軸
設定單位 deg. 0.001° ---- 0.001° ---- 0.001° ----
分割精度 sec. 40" ---- 20" ---- 20" ----
重覆精度 sec. 4" ---- 4" ---- 4" ----
伺服馬達
(廠牌可依需求)		 FANUC   α2i 手動 α4i 手動 α4i 手動
MELDAS   HF-75T HF-54T HF-54T
總齒數比   1/90 ---- 1/90 ---- 1/90 ----
盤面轉數 (馬達) r.p.m 44.4 (4000) ---- 44.4 (4000) ---- 44.4 (4000) ----
容許旋轉切削力 kg-m 8 ---- 8 ---- 16 ----
工件負載 0° kg 70 85 100
0°~90° 40 50 60
旋臺重量 (不含伺服馬達) kg 70 78 88
