首頁產品展示四軸半/五軸轉臺 傾斜式分度盤 > TRNC-321/400/500C/500D > 五軸轉臺

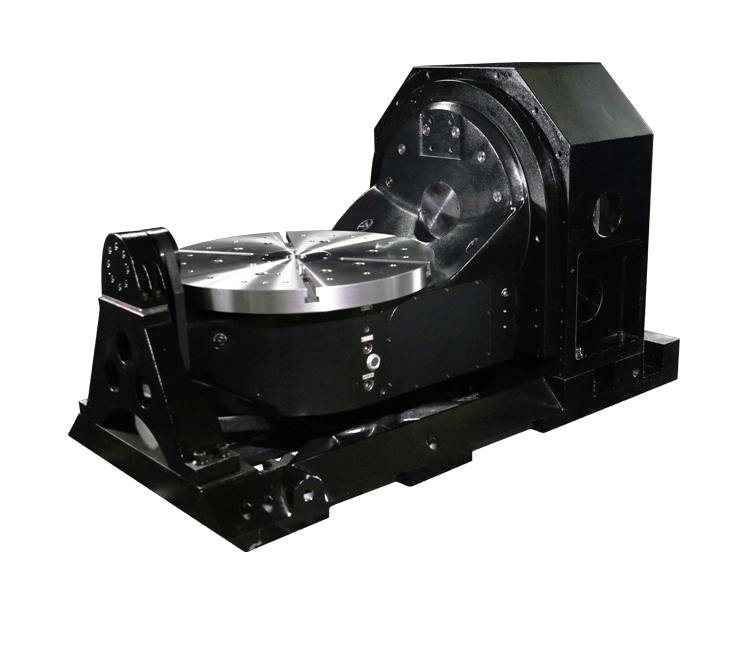

五軸轉臺

  • 更新時間：2018-07-05
  • 型號：TRNC-321/400/500C/500D
  • 訪問次數：7072次

產品簡介：和昕五軸分度盤適用中小型復雜丶高精度曲面工件加工 ?易於安裝操作簡單 ?高性能 B丶C 軸旋轉工作臺設計，滿足自由曲面等五軸同動之加工需求

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言

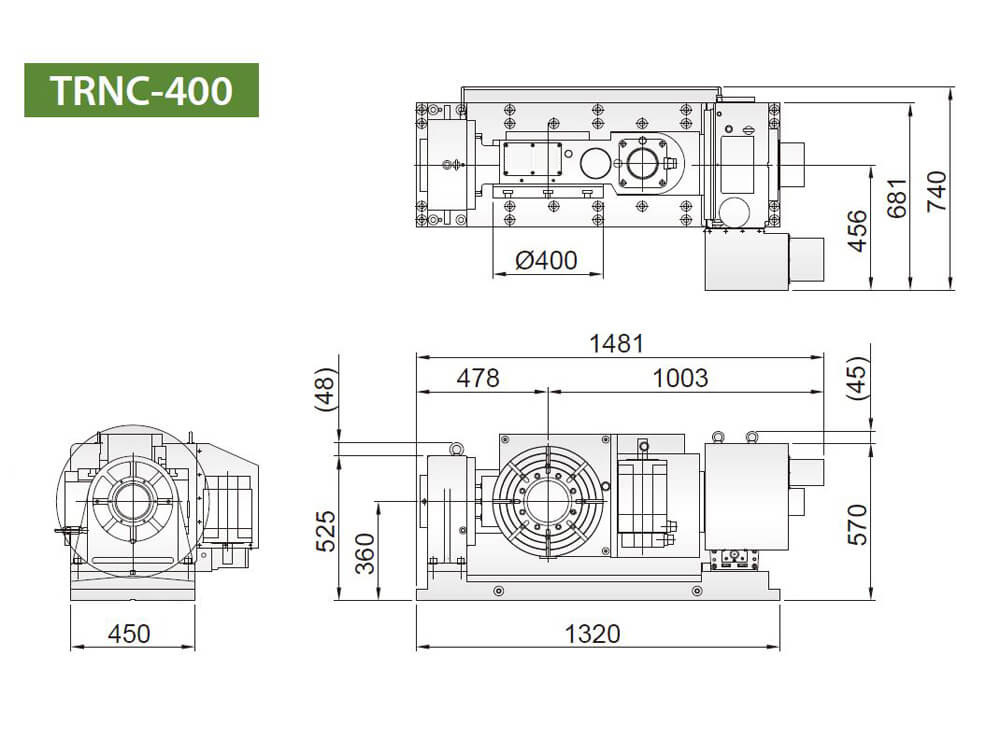

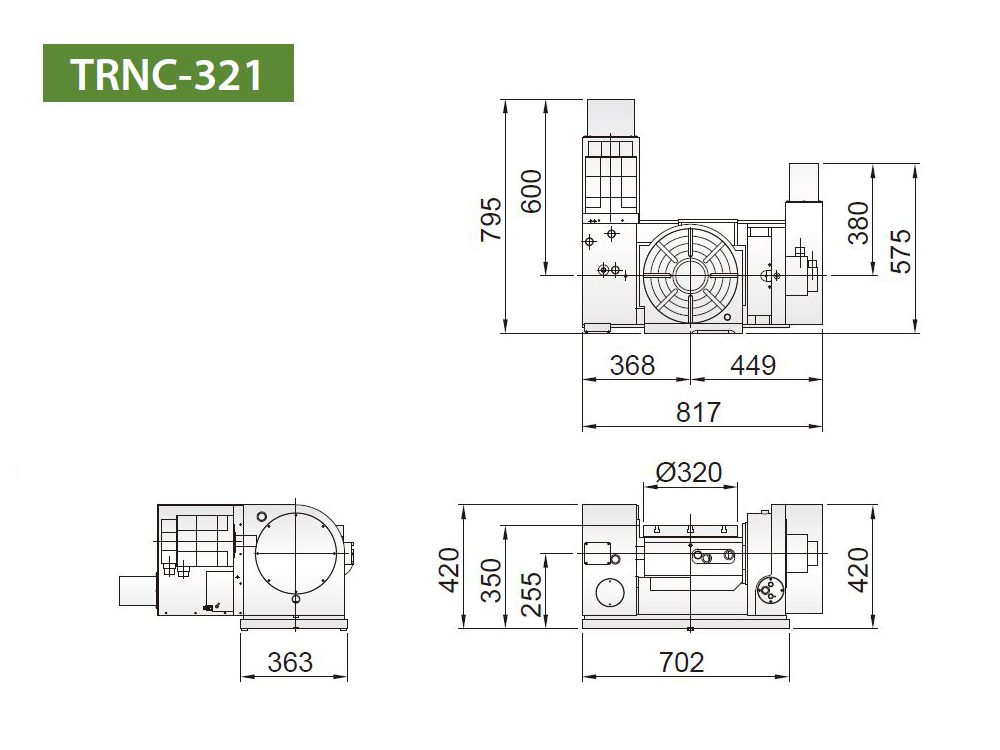

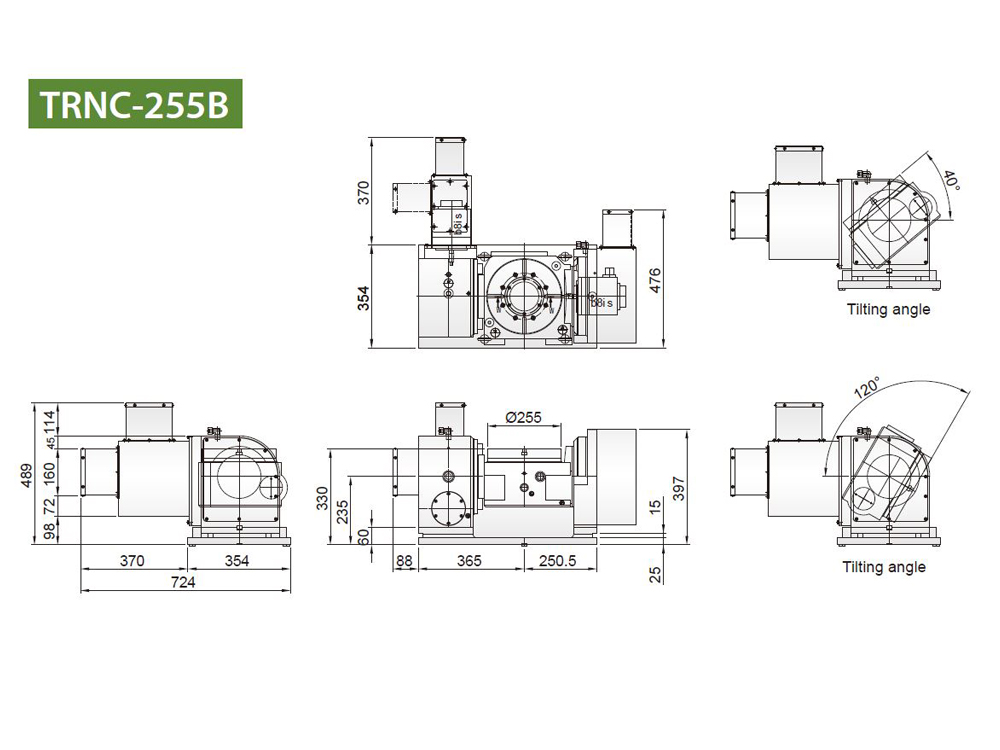

規格 / 型號 單位 TRNC-255A TRNC-255B TRNC-321 TRNC-400
盤面直徑 Ømm Ø255 Ø255 Ø320 Ø400
工作臺高度 水平 mm 400 330 350 420
中心高度 90° mm 400 235 255 360
總高度 90° mm 550 388 445 605
中心孔直徑 Ømm Ø50H7 Ø100H7 Ø100H7 Ø150H7
貫穿孔徑 Ømm - Ø100 Ø100 Ø150
工作臺T型槽寬度 mm 12H7 12H7 14H7 14H7
導塊寬度 mm 18h7 18h7 18h7 18h7
傾斜角度 deg. -30°~+120° -40°~+120° ±110° -30°~+105°
軸向 單位 旋轉軸 傾斜軸 旋轉軸 傾斜軸 旋轉軸 傾斜軸 旋轉軸 傾斜軸
zui小設定單位 deg. 0.001° 0.001° 0.001° 0.001°
分割精度 sec. ★20 ★20 15 60★20 15 60★20 15 60★20
重覆精度 sec. 4 - 4 - 4 - 4 -
伺服馬達
(廠牌可依需求)		 FANUC   α4i α8i β8i/α4i β8i/α8i α8i α12i α12i α12i
MELDAS   HF-104T HF-154T HF-104T HF-104T HF-204S HF-204S HF-204S HF-204S
總齒數比   1/120 1/120 1/90 1/180 1/120 1/360 1/180 1/180
盤面zui高轉數 (馬達) r.p.m 25 (3000) 25 (3000) 33.3 (4000) 16.6 (3000) 25 (3000) 8.3 (3000) 16.6 (3000) 16.6 (3000)
zui大工件慣性 kg-cm-sec2 6.4 11 26 61
容許旋轉切削力 kg-m 16 48 26 30
使用壓力 / 鎖緊方式 kg/cm2 5 / 氣壓 35 / 氣壓 5 / 氣壓 35 / 氣壓
剎車扭力 kg-m ◎50 46 ◎155 ◎310 110 170
zui大工件負載 0° kg 100 140 200 300
0°~90° 50 80 100 150
zui大工件直徑 Ømm Ø255 Ø255 Ø320 Ø400
旋臺重量 (不含伺服馬達) kg 599 400 450 911
  1. ★ 為搭配海德漢ECN-2XX系列光學尺使用。
  2. ◎ 為搭配內置式氣轉油。
  3. TRNC-170A,TRNC-210A傾斜軸有電機側置式之選擇，如TRNC-125H。(L型式)

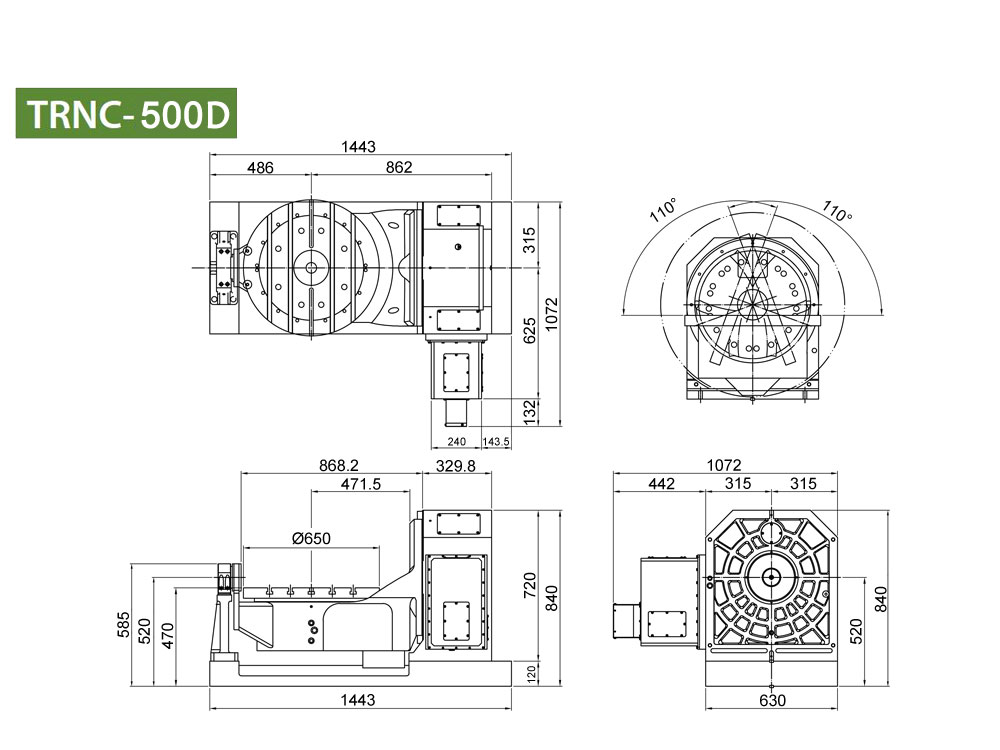

規格 / 型號 單位 TRNC-500C TRNC-500D
盤面直徑 Ømm Ø650 Ø650
工作臺高度 水平 mm - 470
中心高度 90° mm - 520
總高度 90° mm - 815
中心孔直徑 Ømm Ø50H7 Ø50H7
貫穿孔徑 Ømm - -
工作臺T型槽寬度 mm 18H7 18H7
導塊寬度 mm - -
傾斜角度 deg. -100°~+110° -100°~+110°
軸向 單位 旋轉軸 傾斜軸 旋轉軸 傾斜軸
zui小設定單位 deg. 0.001° 0.001°
分割精度 sec. ★20 ★20 15 ★20
重覆精度 sec. 4 ★4 4 ★4
伺服馬達
(廠牌可依需求)		 FANUC   α12i α30i α12i α30i
MELDAS   HF-354S HF-703S HF-204S HF-453S
總齒數比   1/120 1/120 1/120 1/120
盤面zui高轉數 (馬達) r.p.m 25 25 25 25
zui大工件慣性 kg-cm-sec2 204 204
容許旋轉切削力 kg-m 78 78
使用壓力 / 鎖緊方式 kg/cm2 35 / 油壓 35 / 油壓
剎車扭力 kg-m 250 450 250 450
zui大工件負載 0° kg 500 500
0°~90° 500 500
zui大工件直徑 Ømm Ø650 Ø650
旋臺重量 (不含伺服馬達) kg 1220 1750
  1. ★ 為搭配海德漢ECN-2XX系列光學尺使用。
  2. ◎ 為搭配內置式氣轉油。
  3. TRNC-170A,TRNC-210A傾斜軸有電機側置式之選擇，如TRNC-125H。(L型式)
