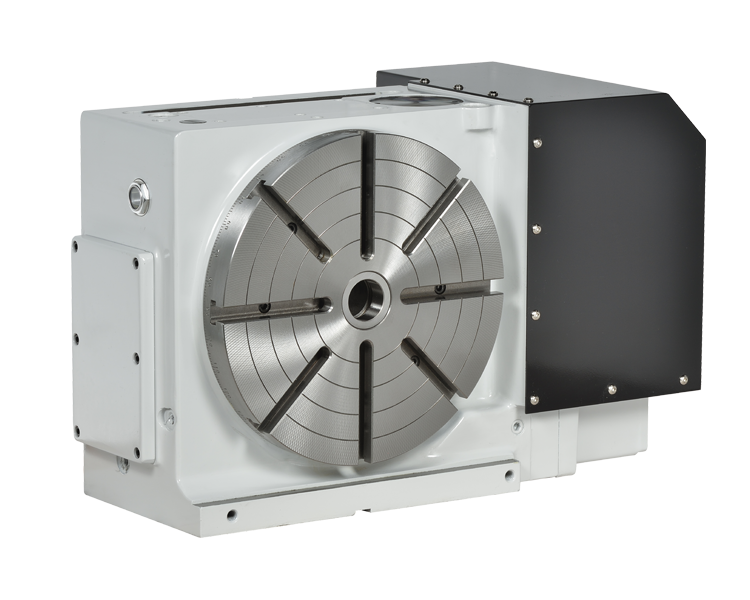

產品簡介：搖擺式轉盤采戟齒輪設計，耐磨耗丶低噪音。 齒背隙經精密組裝克維持較長時間不需要調整背隙，分割精度亦可保持穩定。 搖擺式轉盤可客制主軸搭配，提供±110°旋轉角度，展現多軸工具機曲面加工應用。
聯系人：136 2191 9163
規格

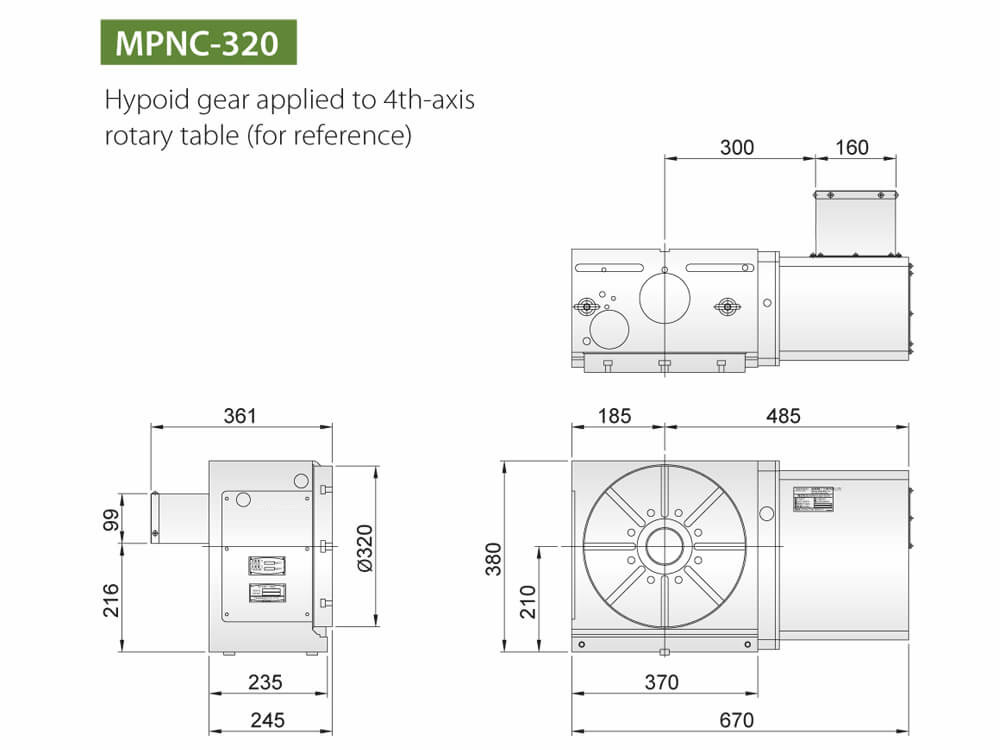

| 規格 / 型號 | 單位 | MPNC-320 | ||
|---|---|---|---|---|
| 盤面直徑 | Ømm | Ø320 | ||
| 中心孔直徑 | Ømm | Ø75H7 | ||
| 傾斜軸回轉角度 | deg. | - | ||
| 設定單位 | deg. | 0.001° | ||
| 分割精度 | sec. | 15 | ||
| 重覆精度 | sec. | 4 | ||
| 伺服馬達 (廠牌可依需求指定) |
FANUC | α iF 12 | ||
| HEIDENHAIN | QSY-155D | |||
| 總齒數比 | 1:60 | |||
| 盤面轉數 | r.p.m | 50 | ||
| Encoders 型式 | HEIDENHAIN | - | ||
| 使用壓力 (鎖緊方式) | kg/cm2 | 35 (Hyd.) | ||
| 剎車扭力 | kgf-m | 85 | ||
| 工件負載 | kg | 150 (立式) | ||
| 350 (臥式) | ||||
| 旋臺重量 (不含伺服馬達) | kgs | |||
