產品簡介：搖擺式轉盤采用戟齒輪設計，耐磨耗丶低噪音。 齒背隙經精密組裝克維持較長時間不需要調整背隙，分割精度亦可保持穩定。 搖擺式轉盤可客制主軸搭配，提供±110°旋轉角度，展現多軸工具機曲面加工應用。
聯系人：136 2191 9163

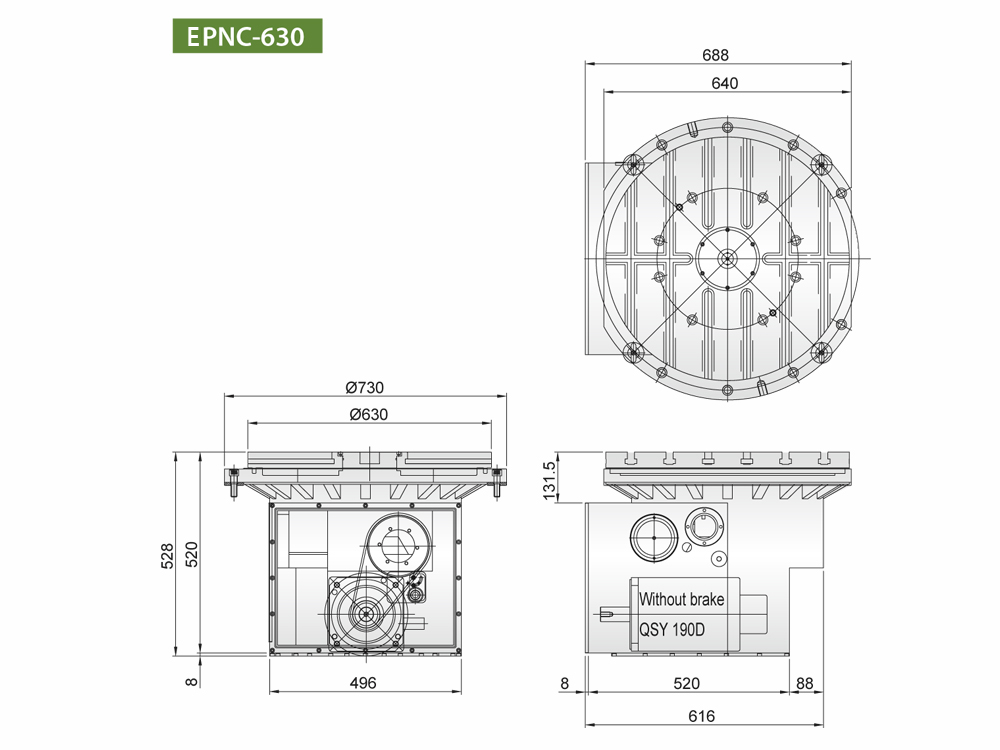

規格
| 規格 / 型號 | 單位 | EPNC-630 | ||
|---|---|---|---|---|
| 盤面直徑 | Ømm | Ø630 | ||
| 中心孔直徑 | Ømm | Ø50H7 | ||
| 傾斜軸回轉角度 | deg. | - | ||
| 設定單位 | deg. | 0.001° | ||
| 分割精度 | sec. | 20 | ||
| 重覆精度 | sec. | 4 | ||
| 伺服馬達 (廠牌可依需求) |
FANUC | α iF 30 | ||
| HEIDENHAIN | QSY-190D | |||
| 總齒數比 | 1:90 | |||
| 盤面轉數 | r.p.m | 33 | ||
| Encoders 型式 | HEIDENHAIN | ECN-225(±10) | ||
| 使用壓力 (鎖緊方式) | kg/cm2 | 35 (Hyd.) | ||
| 剎車扭力 | kgf-m | 250 | ||
| 工件負載 | kg | 960 (YRT-260) | ||
| 旋臺重量 (不含伺服馬達) | kgs | 560 | ||
